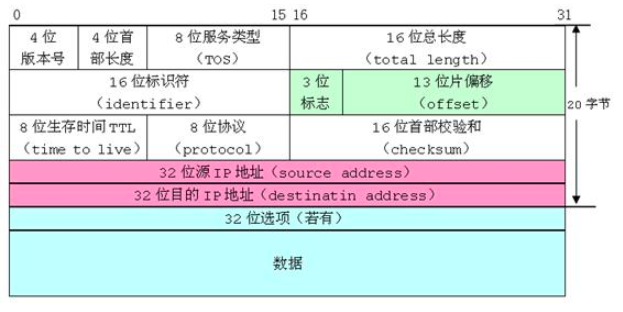

IP数据报由首部和数据两部分组成，首部又分为定长部分和变长部分。

简要说明

版本(VER)：4位，表示数据报的IP协议版本，

当前的IP协议版本号为4，即IPv4;

下一代网络协议IPv6，版本号为6.

首部长度（HLEN）:4位，表示以字长（4字节）为单位的数据报首部长度。

服务类型（SERVICE TYPE）: 8位，规定本数据报的处理方式。

前三位是优先级，0-7，0表示最低，7最高（最重要），但目前的IPv4没有使用优先级。

后4位是TOS，表示本数据报在传输过程中所希望得到的服务，

D--最小延迟（minimize delay）；T--最大吞吐率（maximize throughout）；

R--最高可靠性（maximize reliability）；C--最低成本（minimize cost）。

值得注意的有2点：

• 服务类型代表用户的希望，并不具有强制性，目前许多设备TCP/IP中不支持服务类型特性。
• 在D、T、R、C这4个参数中只能设置其中一个。

数据报总长度： 在IP数据报封装到以太网帧中进行传输时很有用.

标识（IDENTIFICATION）：16位每个IP数据报都有一个本地唯一的标识符，它由信源机赋予IP数据报。每次自动加1.

标志（FLAGS）：3位，表示该IP数据报是否允许分片以及是否最后一片。

片偏移（FRAGMENTATION OFFSET）：表示本片数据在他所属原始数据报数据区的偏移量。

生存时间（time to live,TTL）: 8位，

协议（PROTOCOL）：8位，指明被IP数据报封装的协议:

ICMP=1,IGMP=2,TCP=6,EGP=8,UDP=17,OSPF=89.

首部校验和（HEADER CHECKSUM）：16位，保证首部数据完整性。

源IP地址（SOURCE ADDRESS）：32位（IPv4中），发送方源地址。

目的地址（DESTINATION ADDRESS）: 32位（IPv4中），最总接收方IP地址。

IP选项（IP OPTIONS）：变长字段，传输数据报时的附加功能。

详细说明

首部长度（报头长度）指的是首部占32 bit字的数目，包括任何选项。由于它是一个4比特字段，因此首部最长为60个字节。15x32/8=60字节.

IP首部始终是32 bit的整数倍.IP数据报报头的最小长度为20个字（不含填充字段和IP选项字段的IP报头是最常见的IP报头，为20个字节）

总长度字段是指整个IP数据报的长度，以字节为单位.由于该字段长16比特，

所以IP数据报最长可达65535字节(64KB).总长度字段是IP首部中必要的内容。数据长度＝总长－报头长度。

标识符长16比特。标志位长度为3比特，用于分段控制：

第0位为预留位，第1位表示可否分段。当该位的值为0时，表示数据报不可分段，值为1时，表示数据报可被分段。

第2位为段是否结束位，当该位的值为0时，表示该段是原数据报的最后一段，值为1时，表示后面不有更多的分段。

当网络设备要发送的数据报长度比所在网络的最大传输单元（MTU，Max Transfer United）大，

并且标志位的第1位设置为不能分段（0）时，网络设备会向发送方返回一个因特网控制消息协议ICMP错误消息，

并丢弃该数据报。除了最后一个分段外，其余分段的第2位均设置为1。

段偏移13比特长度，用于指定分段在原始数据报中的位置,以8个字节为单位.

生存时间TTL长度为8比特，用于指定数据报允许保留在网络上的时间。

协议字段长度为8比特，用于指定数据报数据区中携带的消息是由哪种高级协议建立的。

ICMP为1,TCP为6，UDP为17。 协议号分配RFC790.

报头校验和16比特，仅用于IP报头校验和。

源IP地址及目的IP地址。

选项，填充字段用于确保将选项字段填充为最少32个比特位，以保证IP报头以32位结束。

分段：分段是将一个大的IP数据报分解成几个较小的数据报段的过程。

当IP模块需要通过一个具有较小MTU的网络传送较大的数据包时，就必须将其分段。
